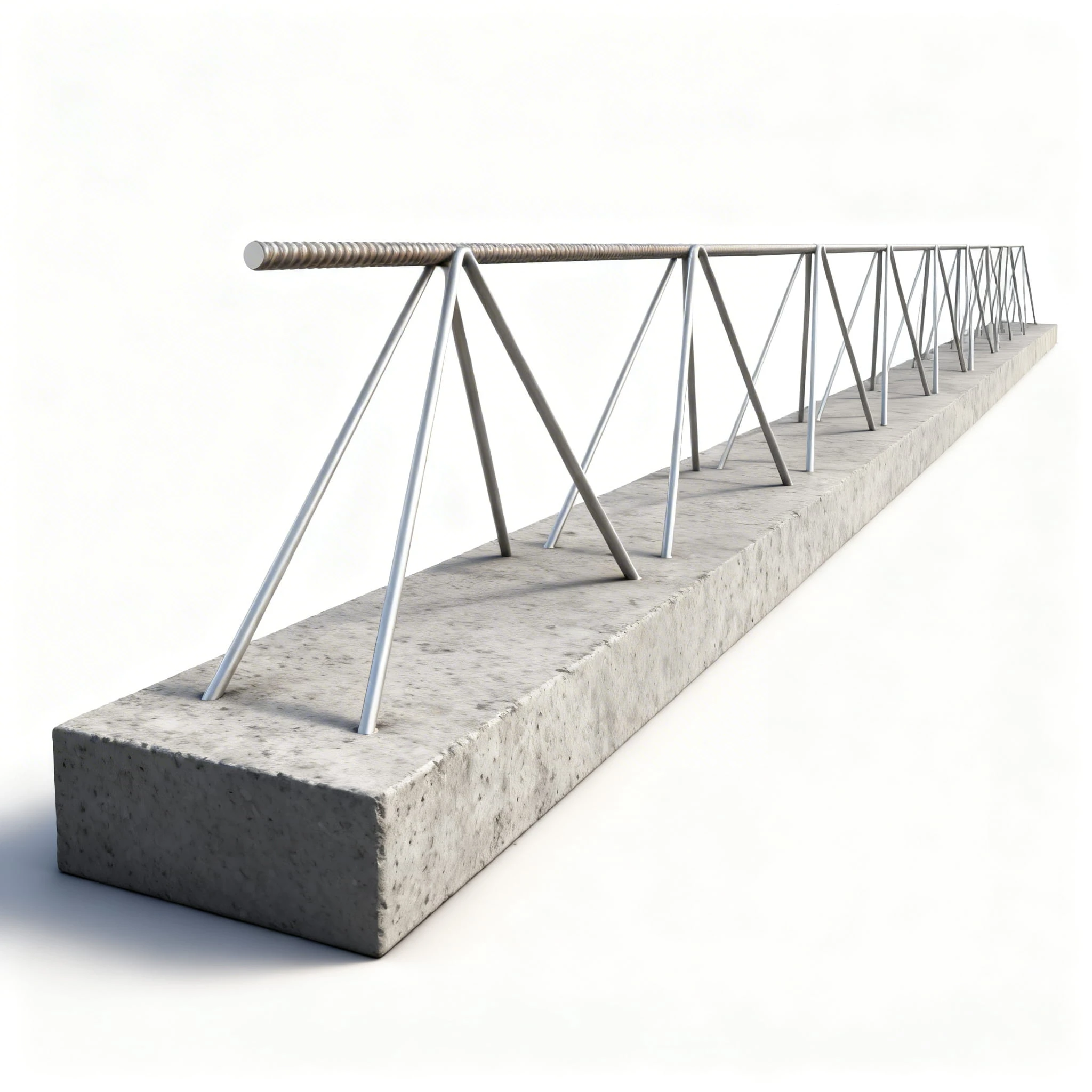

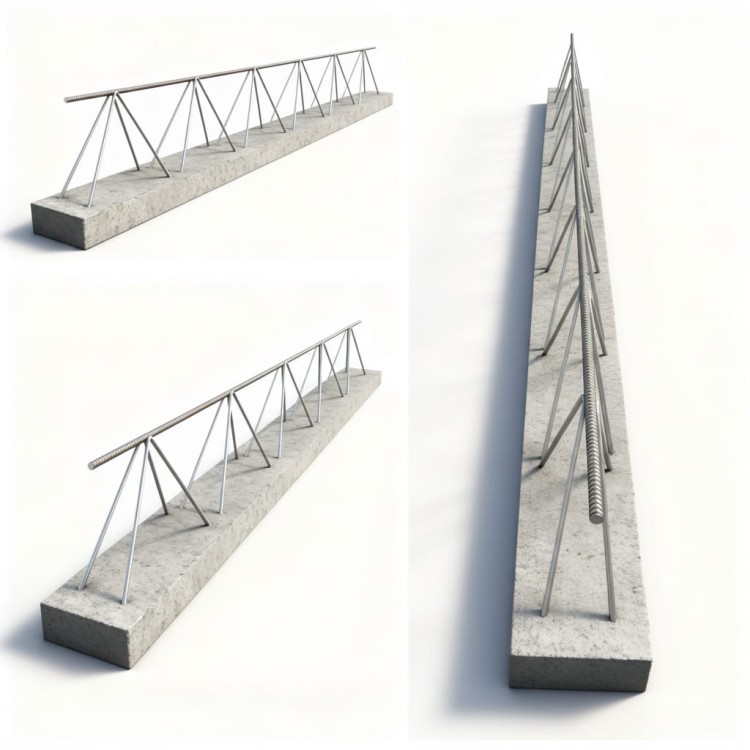

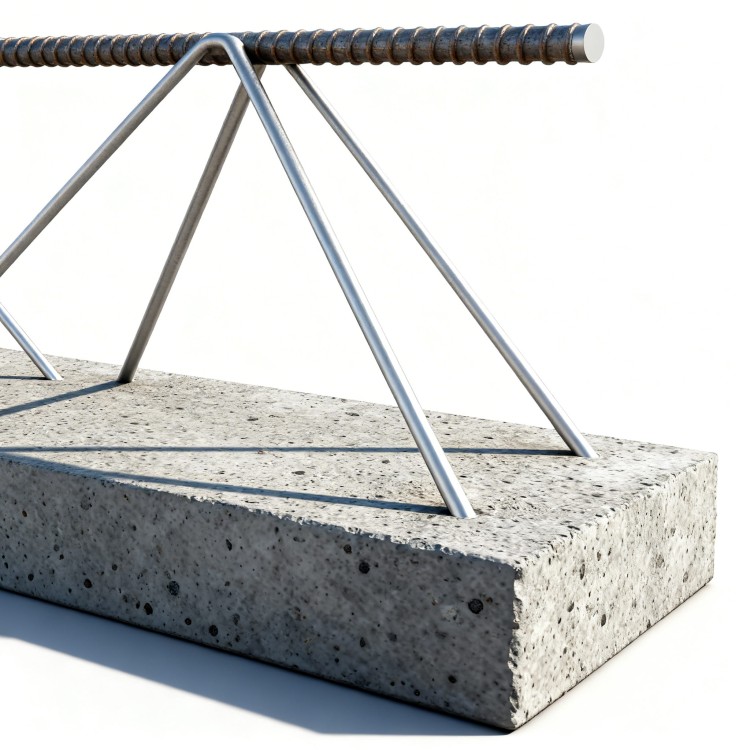

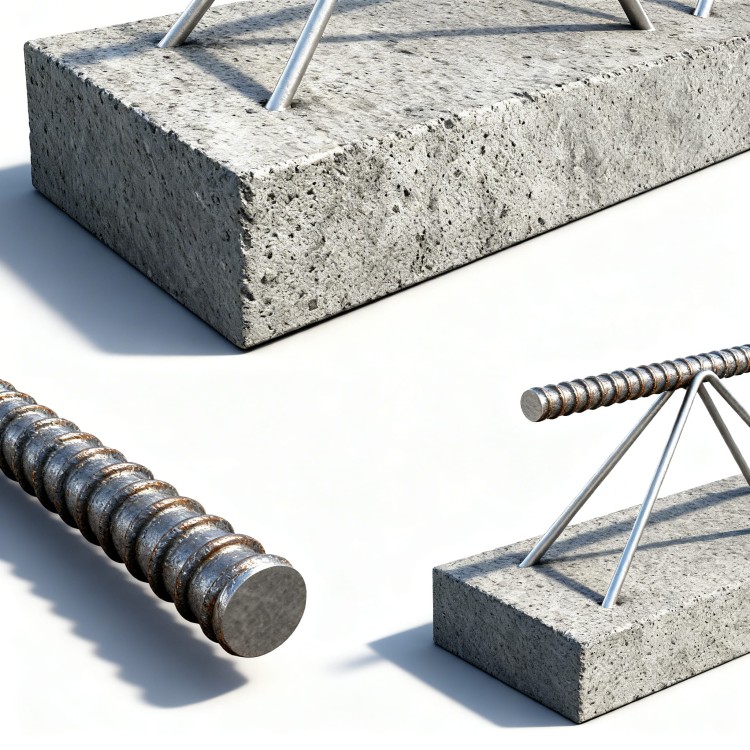

Belka stropowa TERIVA

Belka stropowa TERIVA to prefabrykowany element nośny przeznaczony do wykonywania stropów gęstożebrowych typu TERIVA w budownictwie mieszkaniowym, jednorodzinnym oraz w niewielkich obiektach usługowych. Stanowi podstawowy element konstrukcyjny systemu stropowego, współpracujący z pustakami stropowymi i nadbetonem. Dzięki prefabrykowanej konstrukcji zapewnia szybki montaż, powtarzalną jakość wykonania oraz optymalizację kosztów realizacji inwestycji.

Element produkowany jest z zachowaniem wymagań wytrzymałościowych i przeznaczony do stosowania w standardowych układach konstrukcyjnych zgodnie z projektem budowlanym. Belki TERIVA umożliwiają sprawne wykonanie stropu przy zachowaniu wysokiej nośności i bezpieczeństwa użytkowania.

WYTYCZNE KONSTRUKCYJNE

Minimalna długość oparcia belki na podporze stałej powinna wynosić 80 mm. Odległość pomiędzy podporami montażowymi nie może przekraczać 2,0 m.

W przypadku występowania obciążeń punktowych należy pod nimi zaprojektować żebro rozdzielcze, które umożliwi równomierne przekazanie obciążenia na sąsiednie belki.

Dla stropów o rozpiętości przekraczającej 4,0 m wymagane jest stosowanie żeber rozdzielczych:

• przy rozpiętości do 6,0 m – jedno żebro w połowie przęsła,
• przy rozpiętości powyżej 6,0 m – dwa żebra rozmieszczone w równych odstępach.

W przypadku belek o rozpiętości równej lub większej niż 6,2 m należy przewidzieć dodatkowe zbrojenie podporowe.

MONTAŻ I PODPARCIE BELEK

W stropach o rozpiętości powyżej 5,4 m podpory montażowe należy ustawić w taki sposób, aby uzyskać w środkowej części przęsła wygięcie belek ku górze w zakresie 15–20 mm.

Belki należy układać osiowo, zachowując rozstaw 0,6 m.
Minimalna długość oparcia na murze lub innej konstrukcji nośnej wynosi 80 mm.

Przy rozpiętości przekraczającej 6,0 m zaleca się ustawienie podpór montażowych przy licu ściany (lub w odległości nie większej niż 0,3 m od lica) oraz wykonanie obniżonego wieńca. W zależności od długości przęsła należy zastosować 1, 2 lub 3 podpory montażowe.

ŻEBRA ROZDZIELCZE

Dla stropów o rozpiętości od 4,0 m do 6,0 m należy zastosować co najmniej jedno żebro rozdzielcze. Przy większych rozpiętościach wymagane są minimum dwa żebra.

W przypadku jednego żebra powinno być ono zlokalizowane centralnie w przęśle. Przy dwóch żebrach zaleca się ich rozmieszczenie tak, aby odległości między podporami stałymi i żebrami oraz między samymi żebrami wynosiły około 1/3 rozpiętości stropu.

Szerokość żebra rozdzielczego powinna mieścić się w przedziale 70–100 mm, natomiast jego wysokość powinna odpowiadać wysokości konstrukcyjnej stropu.
